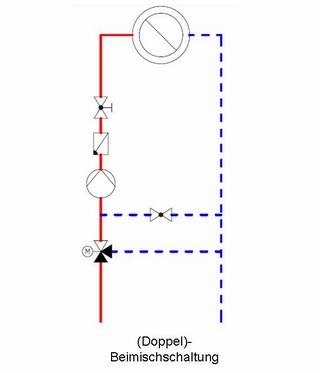

(Doppel)-Beimischschaltung mit konstantem Bypass

Eine andere Form der Beimischschaltung ist die Beimischschaltung mit Fixbypass, die bei Anwendungen, bei denen große Unterschiede der Temperaturniveaus im Primär- (Erzeugerkreis) und Sekundärkreis (Verbraucherkreis) auftreten, eingesetzt wird. Neben dem 3-Wegmischer wird zusätzlich ein Bypass zwischen dem Regelventil bzw. Mischer und der Heizkreispumpe montiert. Durch die feste Vormischung (Fixbypass) wird immer ein bestimmter Anteil abgekühltes Rücklaufwasser dem Vorlauf beigemischt. So wird erreicht, dass das Dreiweg-Stellglied über den gesamten Stellbereich arbeitet. Der Fixbypass ist manuell an der Einstelldrossel so einzustellen, dass bei voll geöffnetem Ventil bzw. Mischer und maximaler Kesseltemperatur die berechnete (maximale) Auslegungsvorlauftemperatur gerade erreicht wird. Zwischenstellungen der Dreiwegearmatur führen dann ausschließlich zu niedrigeren Vorlauftemperaturen. Die Leistungsregelung erfolgt auch bei dieser Beimischschaltung ausschließlich über das Dreiwegeventil.



Eigenschaften

  • tiefe Rücklauftemperatur bei kleiner Last
  • variabler Volumenstrom im Erzeugerkreis
  • konstanter Volumenstrom mit variabler Temperatur im Verbraucherkreis
  • Die Schaltung ist nicht geeignet für Anlagen mit Distanzen über 20 m zwischen Bypass und Regel-Fühler (Totzeit).

Anwendung

  • Fußbodenheizung
  • Fernwärmesysteme
  • Verbraucherkreise, mit tieferer Vorlauftemperatur als der Erzeugervorlauf
  • Regelung von Fußbodenheizungen und Heizkörper-Heizungen
  • Anlagen mit Niedertemperatur-Wärmeerzeugern oder Wärmepumpen

<span class="ueberschrift_content ">Vorteile</span>

  • Beim Einsatz auf drucklosen oder druckarmen Verteilern ist die Autorität des Regelventils fast 1 (d.h. gute Regelfähigkeit).
  • Kann zum Anschluss einer Niedertemperaturheizung an „Hochtemperaturheizung“ verwendet werden

Nachteile

  • Die primäre Vorlauftemperatur muss unbedingt höher sein als die sekundäre Vorlauftemperatur
  • Es ist kein Differenzdruck primärseitig erlaubt
  • Bei Verwendung eines druckbehafteten Verteilers unbedingt eine "drucklose" Beimischschaltung verwenden
