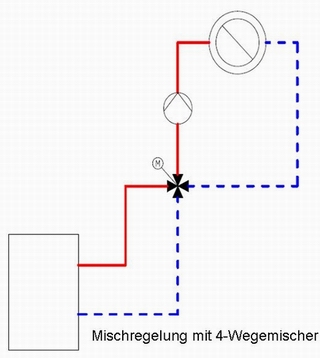

Mischregelung mit 4 Wegemischer


Vierwegeventile arbeiten grundsätzlich als Mischventile und dienen gleichzeitig zur Regelung der Vorlauftemperatur (mit stetiger Regelung) und zur Beimischung von heißem Vorlaufwasser zum Kesselrücklauf. Da der Umlauf nur durch Schwerkraftwirkung erfolgt, muss eine Schwerkraft-Auftriebsstrecke von 0,8 bis 1 m vorhanden sein (Montage über Oberkante Kessel). Vierwegemischer vermeidet Fehlzirkulation über offene Kurzschlußleitung und leistet definierte Rücklaufbeimischung im Vor- und Rücklauf sowie verhindert das Absinken der Kesselrücklauf-temperatur unter den eingestellten Wert (Sockeltemperatur). Kessel- und Netzwassermenge bleiben dabei fast konstant.

Achtung: die wichtige Rücklauftemperaturanhebung ist gerade bei Schwachlast gering. Die Mischeröffnung und somit die Kesselrücklaufwassermenge ist gering und die Injektorwirkung schwach. Bei größeren Heizungsanlagen kann beim Anfahren die Anhebung der Kesselrücklauftemperatur allein mit Vierwegemischventilen nicht garantiert werden.

Bei dichtschließenden Vierwegemischern ist eine hydraulische (klein dimensionierte bzw. drosselbare) Verbindung zwischen dem Kessel- und Heizkreis zu schaffen, durch die der Druck in beiden Kreisen ausgeglichen wird und bei auskühlendem Heizkreis dabei eine Unterdruckbildung und damit Luftansaugung verhindert wird.





Eigenschaften

  • In einem großen Regelbereich – (Ausnahme Anfahrphase) Rücklauftemperaturanhebung
  • In den verschiedenen Heizkreisen ändern sich die umgewälzten Wassermengen möglichst wenig
  • Im Abnehmerkreis variable Vorlauftemperaturen bei konstantem Volumenstrom
  • Einkreisanlagen mit von der Kesseltemperatur abweichenden Vorlauftemperaturen
  • Im Kesselkreis ist immer ein ausreichend großer Volumenstrom gegeben
  • Problemloser Einsatz als Stellglied einer Unterregelung bei pumpendruck-beaufschlagten Verteilern

Anwendung

  • Kessel mit Sockeltemperatur

Vorteile

  • Die Realisierung von speziellen Kesselschutzschaltungen

Nachteile

  • Nicht für Mehrkreisanlagen geeignet
  • Nicht für Brennwertnutzung geeignet
  • Nicht für Fernheizung geeignet
  • Nicht für Pufferspeichereinsatz geeignet
